PROFINET in Ethernet dopolnjujeta eno tehnologijo in si nista konkurenčni.

Model ISO/OSI

Začnimo z ogledom modela ISO/OSI, sedem nivojskega modela, ki generično opisuje abstraktne nivoje komunikacijskega sistema. Vsako omrežno komunikacijo lahko razdelimo na več plasti.

ETHERNET DEFINICIJA

Ethernet se uporablja za povezovanje vozlišč v lokalnem omrežju. Fizična povezava med vozlišči v omrežju Ethernet je lahko na primer dvožilni kabel ali optični kabel. Danes je Ethernet najpogostejši komunikacijski medij po vsem svetu; uporabljamo ga v domovih, podjetjih, tovarnah in splošni infrastrukturi zaradi njegove hitrosti, cenovne dostopnosti in vsestranskosti.

IEEE 802.3 določa standarde, ki sestavljajo Ethernet. Ethernet se nahaja na ravni 1 (fizični sloj) in ravni 2 (plast podatkovne povezave) modela ISO/OSI. Ethernetni okvirji vključujejo informacije, kot so naslovi MAC pošiljatelja in prejemnika, označevanje navideznega LAN (VLAN) in kakovost storitve (QoS).

PROFINET DEFINICIJA

PROFINET je rešitev za industrijski Ethernet. Je komunikacijski protokol za izmenjavo podatkov med krmilniki in napravami. Krmilniki so lahko PLC-ji, DCS-ji ali PAC. Naprave so lahko vhodno/izhodni bloki, sistemi za vid, čitalniki RFID, pogoni, procesni instrumenti ali celo drugi krmilniki.

PROFINET se nahaja na ravni 7 modela ISO/OSI, saj je aplikacija. Določa ciklično in aciklično komunikacijo med komponentami, vključno z diagnostiko, funkcionalno varnostjo, alarmi in drugimi povezanimi informacijami. Prav tako PROFINET za svoj komunikacijski medij temelji na standardnem Ethernetu. Visoka pasovna širina, velika velikost sporočila in vsestranskost so le nekatere od prednosti, ki jih ima Ethernet v tovarniških prostorih.

PROFINET VS ETHERNET

Če naletite na omrežje PROFINET, boste opazili Ethernet kabel, ki povezuje komponente PROFINET, vendar so te kabli običajno bolj trpežni, odporni na zunanje vplive in robustni. Če nato nadaljujete s konfiguracijo omrežja, boste delali s krmilniki in napravami PROFINET. PROFINET omogoča izgradnjo omrežne konfiguracije in definiranje izmenjave podatkov med krmilniki in napravami v omrežju avtomatizacije.

Skratka, PROFINET in Ethernet je težko primerjati, ker sta si po naravi različna. Ethernet (nivo 1 in 2) določa električne signale v žici. PROFINET pa je aplikacija (nivo 7), ki temelji na standardnem Ethernetu.

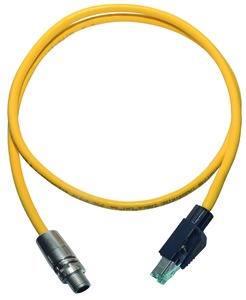

Profinet kabel
